Fixer une étagère sur une cloison en plâtre : la charge réelle n'est pas le poids de l'étagère

Une étagère qui tombe ne tombe jamais par hasard. Elle tombe parce qu'on a choisi la cheville d'après le chiffre imprimé sur le blister, estimé le poids "à vue", et percé sans jamais savoir ce qu'il y avait derrière la plaque. Le problème n'est presque jamais la qualité de la cheville : c'est le calcul qu'on n'a pas fait. Et ce calcul commence par une mauvaise nouvelle - le poids qui arrache une fixation n'est pas celui de l'objet posé dessus.

Le poids qui casse, c'est celui que fabrique le bras de levier

Une étagère est une charge en porte-à-faux. Elle est vissée contre la paroi, mais elle s'étend vers la pièce. Chaque kilo posé dessus tire donc la cloison non seulement vers le bas, mais surtout vers l'extérieur, comme un levier.

Le raisonnement tient en une multiplication : le poids, fois la distance entre le mur et le centre de la charge. C'est ce qu'on appelle un moment, et il se mesure en mètres-kilogrammes. La traction reprise par les fixations hautes vaut à peu près ce moment divisé par l'écart vertical entre la fixation la plus haute et la plus basse.

Prenons une étagère chargée de 10 kg, dont le centre de gravité se situe à 25 cm de la paroi. Le moment vaut 2,5 m·kg. Avec deux rangées de vis espacées de 10 cm, la rangée supérieure doit reprendre 25 kg en traction - soit 12,5 kg par cheville si l'on en met deux par rangée. Le cisaillement, lui, ne vaut que 2,5 kg par cheville : il n'est presque jamais le facteur limitant.

Ce modèle est volontairement grossier. Il ignore la compression de la rangée basse, l'écrasement local du plâtre sous la rondelle, la raideur des équerres. Il ne sert pas à dimensionner, mais à faire apparaître deux évidences contre-intuitives :

• L'écartement vertical des points de fixation compte autant que leur nombre. Doubler cet écart divise la traction par deux, à poids et à nombre de chevilles identiques.
• La profondeur de l'étagère pèse plus lourd que son contenu. Une étagère étroite et longue est bien plus indulgente qu'une étagère profonde chargée de la même masse.

Et il faut ajouter la marge que personne ne calcule : les à-coups. On pose un carton d'un coup, on s'appuie sur l'étagère pour se relever, on la charge de livres serrés - comptez facilement 30 kg au mètre linéaire dans une bibliothèque. Une charge admissible annoncée est une valeur statique ; la vie réelle est dynamique.

Arrachement d'abord, cisaillement ensuite

Dans une cloison légère, deux mécanismes s'opposent. Le cisaillement, c'est la charge qui pousse la cheville vers le bas : la plaque de plâtre résiste plutôt bien, parce que le carton et le plâtre comprimés travaillent sur une surface large. L'arrachement, c'est la cheville qui traverse la plaque vers l'extérieur : le plâtre n'a presque aucune résistance à la traction, et c'est là que tout lâche.

D'où le principe : dans une plaque de plâtre, ce n'est pas le serrage qui tient, c'est la surface de plaque comprimée derrière la paroi - ou la reprise directe sur l'ossature métallique. Toute cheville sérieuse pour cloison creuse ne fait qu'une chose : déployer une pièce derrière la plaque pour transformer un point de traction en une couronne de compression.

Pourquoi les "kilos par cheville" publiés ne veulent rien dire

C'est le point le plus déroutant, et il faut le regarder en face. Sur le même support - une plaque de plâtre - les chiffres publiés vont de 3 kg à 150 kg selon la source.

• Un revendeur de chevilles écrit que le BA13 standard, sans cheville adaptée, "ne supporte guère plus de 3 kilos avant déformation progressive".
• Siniat, fabricant de plaques, annonce qu'une plaque standard type Prégyplac supporte environ 15 kg si l'objet est fixé directement sans renfort, et environ 40 kg si une structure ou des renforts sont prévus. Pour un meuble haut de cuisine de 50 kg, la marque conseille de répartir sur 3 ou 4 points d'ancrage, moins si l'on fixe sur l'ossature.
• Un média de bricolage assure qu'une cheville Molly standard tient jusqu'à 30 kg dans une plaque simple de 13 mm, et qu'au-delà de 50 kg il faut se reprendre sur l'ossature.
• Un guide de distributeur annonce jusqu'à 150 kg dans la plaque de plâtre pour des chevilles métalliques autoperceuses à bascule, et 80 à 120 kg en cloison creuse.
• Un blog technique cite, sur double parement, 20 à 30 kg d'arrachement et 50 à 80 kg de cisaillement pour une Molly.

Un facteur cinquante entre l'observation la plus prudente et l'allégation la plus généreuse : aucun tableau "poids par cheville" ne peut être lu sans savoir dans quelles conditions il a été établi.

Ces conditions changent tout. Une valeur de ruine, mesurée en laboratoire sur plaque neuve, en traction pure, sans bras de levier, divisée par un coefficient de sécurité, ne dit rien d'une étagère qui travaille en porte-à-faux dans une cloison qui a huit ans. Les chevilles professionnelles font l'objet d'une évaluation technique qui fixe des charges admissibles pour un support et un mode d'effort donnés ; les guides grand public, non. Et la fiche conseil professionnelle du SNIP le dit à sa manière : les charges admissibles sont "calculées selon les efforts appliqués sur la paroi". Autrement dit, la charge admissible n'est pas une propriété de la cheville, c'est le résultat d'un calcul.

Le chiffre sur l'emballage est donc un argument de vente avant d'être une donnée d'usage. Il est prudent de le considérer comme un plafond absolu - jamais comme un objectif.

Deux cloisons, deux mondes : plaque et carreau

"Cloison en plâtre" recouvre deux matériaux que tout oppose.

Le carreau de plâtre est plein, massif, coulé. Placo indique d'ailleurs que les charges de 15 à 30 kg peuvent y être fixées directement avec de simples chevilles nylon, caoutchouc ou à frapper. Un carreau encaisse aussi très bien les chocs.

La plaque de plâtre (BA13, 12,5 mm) est une peau cartonnée sur un coeur de plâtre, creuse derrière. C'est elle qui exige une fixation travaillant derrière la paroi. Confondre les deux, c'est se tromper lourdement.

Dans la famille plaques, il faut encore distinguer : simple ou double parement, plaque hydrofuge pour la salle de bain, plaque renforcée type Habito, et surtout le montage. Une cloison sur ossature métallique laisse un vide franc derrière la plaque : une cheville à bascule peut s'y déployer. Un doublage collé sur maçonnerie ne laisse que quelques centimètres de mortier en plots : la bascule n'a pas de place pour s'ouvrir, et il faut souvent traverser jusqu'au mur porteur avec une fixation longue adaptée au support plein. C'est le piège le plus fréquent des salles de bain rénovées.

Ce qu'il faut identifier avant de percer

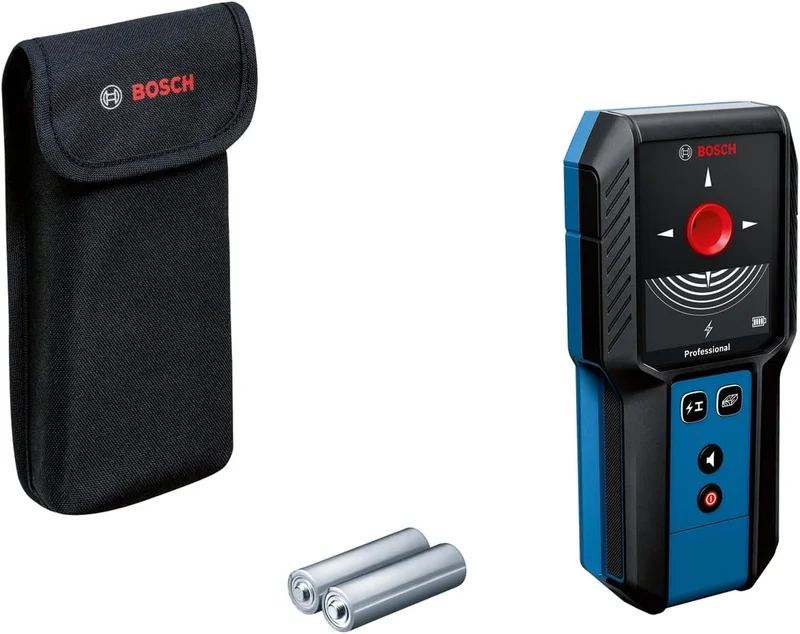

Un détecteur de matériaux et cinq minutes d'inventaire évitent la plupart des sinistres :

1. La nature du support : carreau plein ou plaque creuse ? Simple ou double parement ? Derrière la plaque, du vide ou de la maçonnerie ?
2. La position de l'ossature : les montants métalliques sont généralement espacés de 40 à 60 cm. Les repérer change tout - une vis prise dans un montant ne travaille plus du tout de la même façon qu'une cheville dans le vide.
3. Les réseaux : câbles et gaines passent dans les cloisons. On passe le détecteur avant la mèche, systématiquement.
4. Les bords : une fixation trop près d'un bord de plaque ou d'un angle n'a presque plus de matière pour reprendre l'effort. Éloigner les points des rives est une précaution de base.

Les familles de fixation et ce qu'elles savent faire

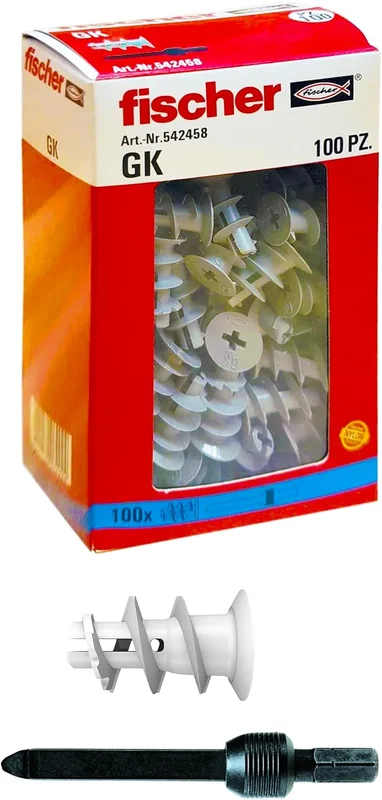

• La cheville à visser ou autoforeuse (plastique ou métal) perce la plaque et s'y taille un filetage. Rapide, sans perceuse, adaptée aux charges légères à moyennes et aux plaques fines. Placo raisonne par tranches : jusqu'à 30 kg, des chevilles métalliques ou plastiques de type MZK peuvent suffire.

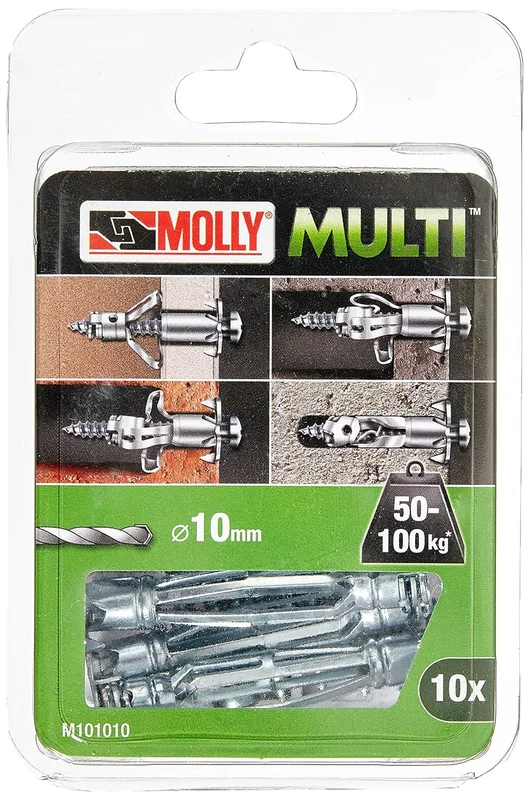

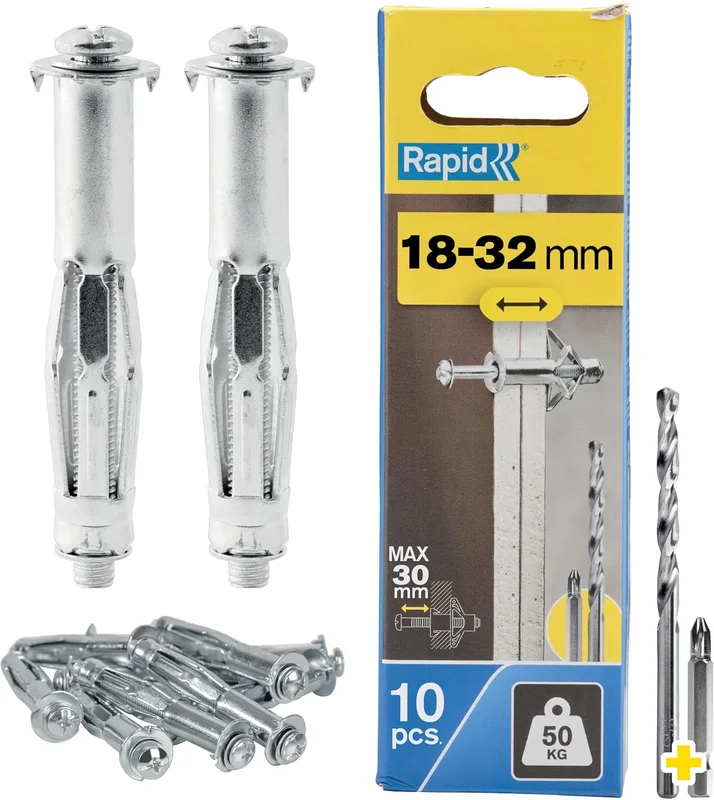

• La cheville Molly, métallique, se déploie derrière la plaque et vient plaquer une collerette contre le carton. C'est la référence du médium, à condition d'avoir du vide derrière et de ne pas écraser la plaque au vissage.
• La cheville à bascule en nylon renforcé (type DuoTec chez fischer) : la partie en fibre de verre et l'insert métallique "distribuent les charges élevées à travers toute la surface support". Elle demande une profondeur de cavité d'au moins 50 mm et un perçage propre - une languette crantée guide l'insertion.
• La reprise sur ossature : vis à métal dans le montant, ou rail de report vissé dans plusieurs montants. C'est la seule réponse honnête aux charges lourdes. Siniat le dit sans détour : au-delà de 30 à 40 kg, il faut anticiper.
• Le scellement chimique : utile dans un carreau plein ou un matériau massif. Dans 12,5 mm de plaque creuse, la résine n'a rien à quoi s'accrocher ; l'évoquer pour du BA13 relève plus du folklore que de la mécanique. Vu le mécanisme, il est difficile de le contredire.

Fixer sur l'ossature, la vraie réponse aux charges lourdes

Pour une bibliothèque, un meuble haut ou un téléviseur, la bonne question n'est plus "quelle cheville" mais "comment atteindre l'ossature". Une crémaillère, un rail horizontal, une équerre longue : tous ces accessoires ont un mérite commun, celui d'étaler les points de fixation sur une grande hauteur - donc d'augmenter ce fameux écart vertical qui divise la traction - et de permettre d'aller chercher les montants.

Le geste qui fait lâcher une fixation correcte

Une bonne cheville mal posée tient moins qu'une cheville moyenne bien posée. Les erreurs qui reviennent :

• Percer en mode percussion. Le plâtre n'aime pas ça : la plaque éclate derrière le carton et la cheville n'a plus d'appui.
• Visser comme un forcené. La cheville doit plaquer, pas broyer. Au-delà, on écrase le coeur de plâtre et la fixation perd sa surface d'appui. Mieux : une visseuse avec limiteur de couple, ou la main.
• Forcer dans l'axe. Une cheville à bascule qui résiste ne doit jamais être enfoncée au marteau.
• Ignorer l'humidité. En pièce humide, l'acier ordinaire rouille et la tenue se dégrade en silence ; il existe des chevilles traitées.
• Ne pas tester. On charge progressivement, on regarde, on resserre si un point a joué. Et on revérifie quelques semaines plus tard : le plâtre flue lentement sous charge permanente, ce qui explique qu'une fixation "qui tenait" se retrouve molle six mois après.

La méthode en cinq minutes

1. Peser l'étagère, puis majorer. Poids du meuble plus charge prévisible, multiplié par 1,5 pour les à-coups.
2. Mesurer la profondeur et calculer le moment. Poids × distance à la paroi. Diviser par l'écart vertical entre fixation haute et basse. On obtient la traction à reprendre.
3. Identifier le support : plaque ou carreau, simple ou double, vide ou doublage collé, position des montants.
4. Choisir la famille et la géométrie : plus de points, mieux écartés verticalement, si possible dans l'ossature.
5. Percer droit, visser sans écraser, charger progressivement, revérifier.

Le calcul ne prend pas plus de temps que le trajet au magasin. Il évite surtout de choisir sa cheville d'après un chiffre conçu pour rassurer. La paranoïa, en fixation murale, c'est de la prudence bien placée : l'étagère qui tient est celle dont on a douté avant de la poser, pas celle à laquelle on a cru sur un emballage.
